卡布灯箱组装流程

感谢您购买我们的产品安装请仔细阅读此说明书！

步骤一：

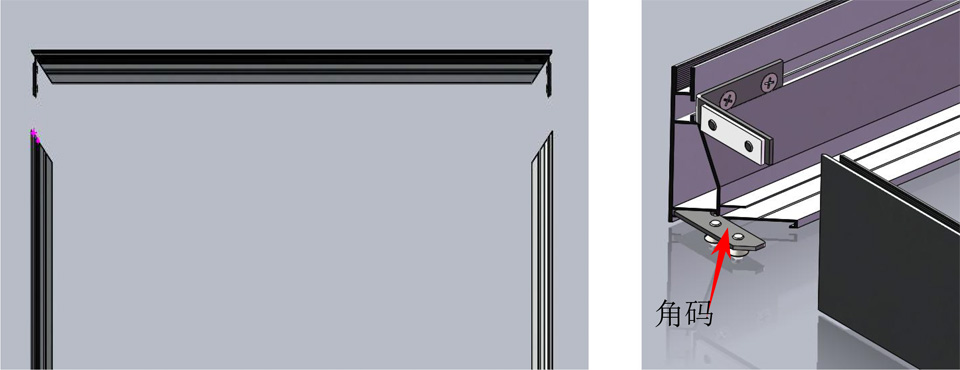

备注：穿入角码，带上螺丝。

步骤二：

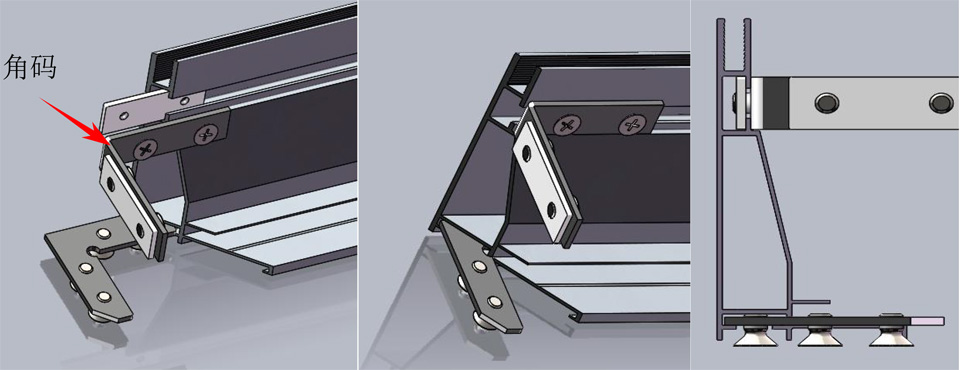

备注：拼装框体，插入角码，螺丝紧固。保证拼缝严密，对角误差±1mm去除灯箱外角毛刺，保证尖角处圆滑不伤手。

步骤三：

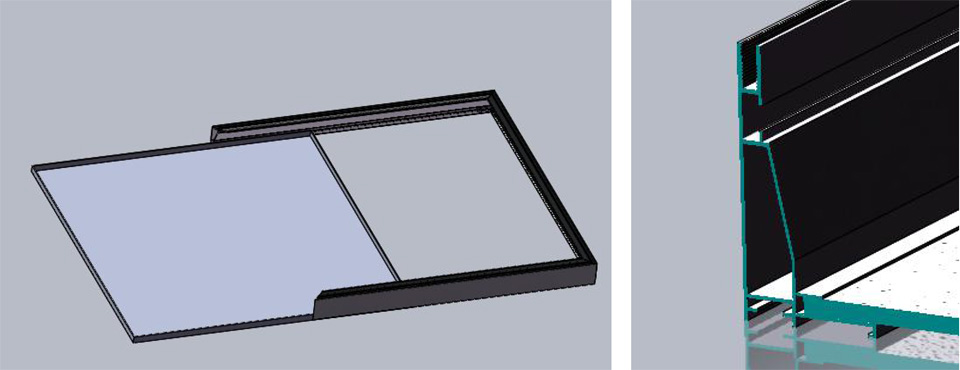

备注：将背板穿入型材。背板尺寸=灯箱外尺-36mm。

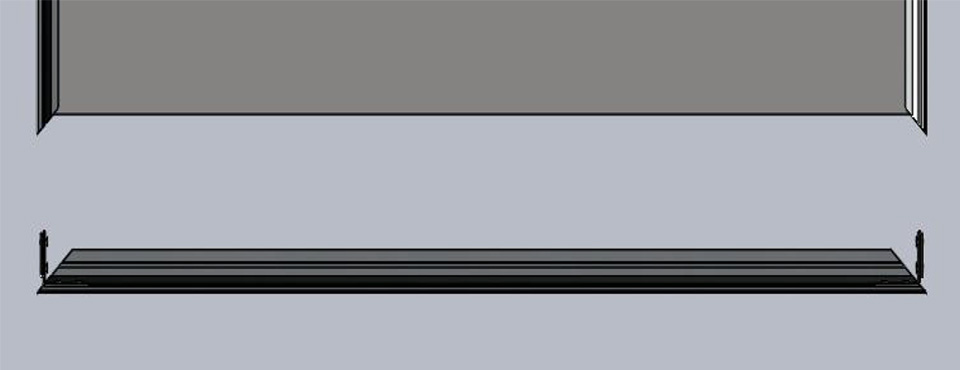

步骤四：

备注：拼装框体，插入角码，螺丝紧固。保证拼缝严密，对角误差±1mm去除灯箱外角毛刺，保证尖角处圆滑不伤手。

步骤五：

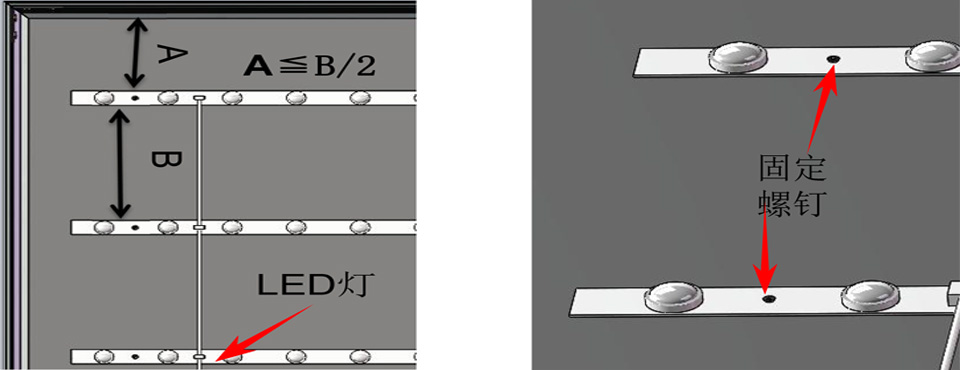

备注：光源用螺丝固定加背胶粘贴，光源选择：漫反射灯条或直条灯或模组，户外使用应选择防水系列。灯条间距：根据灯条种类及灯条到画面距离设定。

步骤六：

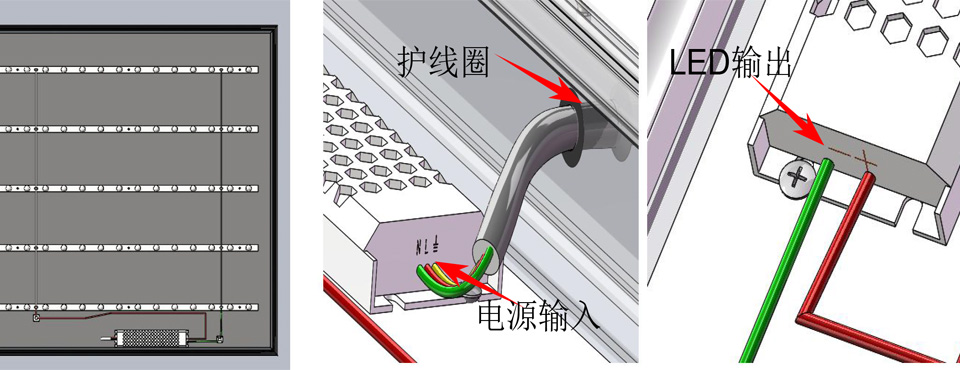

备注：电源用螺丝固定，根据光源功率选择合适电源，电源输入线为三芯护套线，必须有地线连接。电源线穿过箱体，必须有护线圈保护电线以防磨损（客户可选配漏电保护器）外露部分应加护套管或线槽。LED输出端接线注意正负级。

步骤七：

备注：调试电源，安装画面。
