金属丝印的范围很广，可印刷各类标志根、面板、标牌及金属成型品等。它们大都用直接印刷来装饰，在丝印技巧上无多大差别，只是金属制品都属耐用品，表面装饰性要求更高、更耐用，因此印前多进行表面处理，如表面涂层、电镀、阳极氧化或机械打毛（旅纹、拉丝）等。印刷时，要保证表面的洁净，因此作业时务必戴手套。若处理过的表面上积有油脂、指纹及灰尘等污迹，必须用三氯乙烯、稀释剂和汽油等溶剂洗除。另外，根据金属的表面性能选用适当的印刷油墨，如氨基烤漆及环氧烤漆的涂层面上，要用氨基及环氧树脂类热固油墨；硝基清漆等自然干燥型的涂层上，可用溶剂挥发型或氧化干燥型油墨，但必须慎用溶剂或稀释剂，以防止破坏漆面，且在印刷后增涂一层罩光油，以提高光泽和保护整个表面；金属的电镀表面也可用热固油墨印刷，但须注意电镀层与金属的热膨胀系数之差，以控制加热温度，避免膨胀系数相差悬殊而导致镀层开裂；铝板的阳极氧化会形成一层空隙均匀的氧化层（厚约2~10μm），具有较大的表面积，能提高涂层（油墨）的附着力，另外，还有吸附染料的性能，能用扩散型油墨或浸染法制作染色标牌。

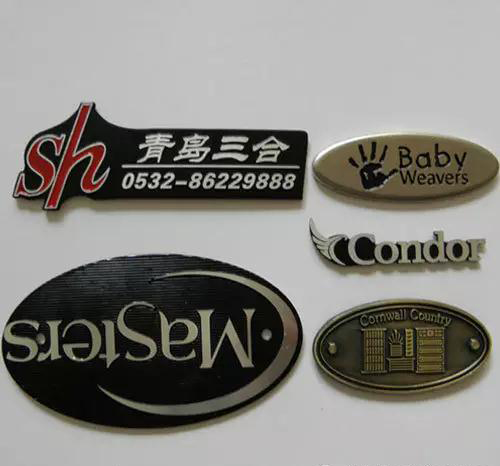

腐蚀标牌是一种传统的标牌，品种有用作仪器仪表面板的喷砂氧化填漆标牌，用作车船牌照、设备编号及各种机床电器铭牌的腐蚀烘漆标牌，用作工业环境比较恶劣的机电产品的铜质镀锋标牌，用作仪表、电子仪器表面装饰的瓷质氧化极漆标牌，以及高光标牌等。这些标牌上的图文过去全都是由液体感光胶（蛋白胶、骨胶、明胶、聚乙烯醇胶等）通过光化学法显现的。这种方法尽管具有图文变形小的优点，但存在制作工序多生产效率低、劳动强度大和耗能多等缺陷。采用丝网印刷方法显现图文，可提高生产效率数倍，节约大量辅助材料和能源。下面向读者具体介绍腐蚀标牌的图文丝印工艺。 铝氧化标牌、面板经氧化封闭后，表面有一层氧化膜，使表面坚硬光滑。用一般油墨丝印往往附着力差，这一点应特别引起注意。欲解决这个问题，必须首先解失丝印用墨和操作问题。使用氧化铝丝印油墨，是解决氧化铝丝印中墨膜的附着力、牢固度等问题的关键。这种油墨不同于一般油墨，它会牢固地附着在铝板上，并且还具有很好的耐光性，是丝印铝阳极氧化标牌的理想油墨。 凸凹标牌的特点是在凹处涂漆，它抗磨性好，又具有立体效果，多用于机械铭牌和公司牌匾等。传统的制作方法是用人工在腐蚀的凹处描漆（或用注射针头注漆），然后再用手工修整，除掉边缘残漆。这种方法不仅费时、效率低，要求操作者要有熟练的技巧，而且制出的标牌常常牌面字边不清，字迹变形，质量很不稳定。因而，只限于制作一些批量小、色数少、质量要求不高、图案非常简单的标牌。 丝印喷砂氧化嵌漆标牌工艺，是一种传统的标牌制作工艺。这类产品外表呈银白色，表面硬度较高，耐磨性好。 水白氧化铝标牌是近期在我国出现的一种新型亚光子面标牌。这种标牌外观呈乳白色，表面光洁平滑，无凹凸感，具有耐湿热、耐盐雾、耐霉菌性能，还具有很强的耐晒、耐磨擦、耐有机溶剂等特性，适用于需经常擦拭的机床和工作在环境比较恶劣条件下的整机。更难能可贵的是丝印水白氧化铝标牌生产工序少、工效高、基本无“三废”产生，其人力、能源（包括水、电）的消耗不超过传统腐蚀标牌的三分之一。 铝制平面阳极氧化标牌是标牌品种中的一种，应用较为广泛。它具有美观、光亮、硬度高、耐磨性能好等特点。以往工艺过程为铝板下料、机械抛光、化学抛光、氧化；间接法制丝网版、锌钡白厚漆加醇酸清漆进行保护印刷；用染色浆进行着色。此项工艺不论制丝网版还是染色，都存在用料多、工序复杂、耐印力低、分辨力差、成本高的缺点。在现有技术条件下，编制出一套工序较为简单、质量好、效率高的新工艺是可能的。新工艺以无毒重氮型感光胶直接法制丝网印版，实践证明可达到制版快、分辨力高、耐印力高、用料少的要求。而且可将印保护漆、染色、退印料工序合并为一，即自制水性染色印料，直接染色、接连套色，不需色缸。从而大大简化了整个工序和操作手续，使平面氧化染色标牌有了新方法。
郑州大华伟业广告有限公司是一家致力于环境设计制作的专业型公司，本公司设计的草坪牌，质优价平，外形美观，设计新颖独特，制作上采用先进的技术和设备，不但质量轻，强度高，而且耐腐蚀。广泛适用于园林、房地产、学校、小区，庭院绿化、市政工程、公园、旅游景点、别墅、公共设施等。
如果您想了解更多关于标识标牌、导视等相关服务，请直接访问公司官方网站（http://www.hnhcp.com）或致电：400-681-5557，大华伟业全心全意为您提供最优质的服务。
